Introducción del producto

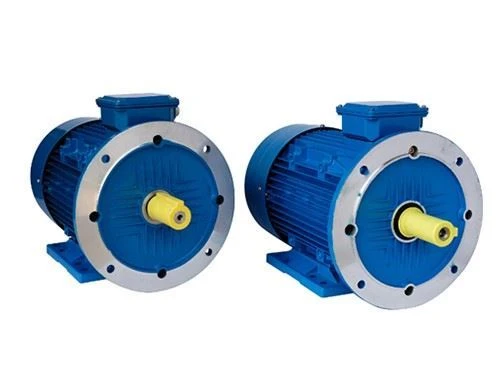

Esta serie de trifásicosMotores síncronos de imanes permanentes (PMSM)está diseñado para aplicaciones de accionamiento industrial donde se priorizan la eficiencia, la densidad de par y la confiabilidad operativa. Construidos con una carcasa completamente cerrada y una estructura de autoenfriamiento, estos motores cumplen con los estándares internacionales (IEC) e incorporan características de diseño eléctricas y mecánicas robustas.
Los PMSM se diferencian de los motores inductivos tradicionales al reemplazar el devanado del rotor con imanes permanentes de alto rendimiento, lo que mejora la eficiencia y reduce las pérdidas eléctricas durante el funcionamiento. Su diseño se alinea con los modernos variadores de frecuencia (VFD), lo que permite un control preciso de la velocidad en un amplio rango.
Especificaciones principales
- Tipo de producto:TrifásicoMotor síncrono de imanes permanentes (PMSM)
- Potencia de salida nominal:30 kW (modelo típico)
- Tensión nominal:380 V o personalizado
- Corriente nominal: ~49 A
- Eficiencia:> 92% (cumple con IEC IE3 o superior)
- polacos: 6
- Factor de potencia:~0,98 porque
- Frecuencia:50Hz
- Velocidad nominal:1000 rpm
- Protección:Caja IP54
- Clase de aislamiento: F
- Modo de enfriamiento:IC411 autoenfriado
- Proceso de dar un título:CCC, CE, ISO9001 (disponible)
Estas cifras clave de rendimiento son indicativas de un diseño equilibrado - que combina eficiencia, estabilidad térmica y capacidad de trabajo continuo.
Aspectos destacados del rendimiento de ingeniería
Alta eficiencia y factor de potencia
Aprovechamiento de los diseños PMSMimanes permanentespara eliminar las pérdidas por excitación del rotor y reducir las pérdidas de cobre del estator. La eficiencia resultante a menudo supera los estándares IE3, lo que reduce el consumo y el costo de energía operativa.
Fuerte par de arranque
El campo magnético del rotor produce un par de arranque robusto sin excitación externa. En comparación con los motores de inducción de tamaño similar, los PMSM suelen ofrecer un par más alto a velocidades más bajas, lo que ayuda a las aplicaciones que requieren una aceleración rápida o cambios de carga.
Amplio rango de control de velocidad
Al integrarse con los sistemas VFD, estos motores mantienen un funcionamiento estable ya que la velocidad del motor varía con la frecuencia eléctrica. La relación proporcional entre velocidad y frecuencia respalda el control en un amplio rango - que a menudo se requiere en líneas de producción o escenarios de carga variable.
Tamaño compacto y confiabilidad
Los diseños de imanes permanentes permiten una mayor densidad de potencia en espacios más pequeños. Con menos pérdidas por rotación y una estructura de rotor simplificada, estos motores funcionan con menor vibración, ruido reducido e intervalos de mantenimiento extendidos.
Casos de uso industriales típicos
- Transportadores de precisión y sistemas de manipulación de materiales.
- Unidades de bombeo y compresión en petroquímica y tratamiento de aguas.
- Maquinaria textil, de impresión y embalaje.
- Accionamientos de ventiladores y sopladores en sistemas HVAC
- Líneas de producción automatizadas y robótica.
Su capacidad para integrarse con sistemas de control avanzados hace que los PMSM sean adecuados para aplicaciones que exigen tanto rendimiento como confiabilidad.
Soporte de personalización y suministro
apoyamospedidos al por mayory personalización OEM, que incluye:
- Tensión nominal y frecuencia adaptadas a su red eléctrica
- Modificaciones del eje y opciones de bridas de montaje.
- Opciones especiales de aislamiento o refrigeración para entornos hostiles
- Pruebas de fábrica con curvas de rendimiento y certificación.
Proporcionar perfiles de carga, ciclos de trabajo y detalles del entorno durante la consulta nos ayuda a recomendar el modelo y la configuración óptimos.
Notas de instalación y funcionamiento
- Garantice una alineación adecuada con los parámetros del VFD para una respuesta de torsión suave.
- Confirme que la clase de protección y el modo de enfriamiento coincidan con las condiciones ambientales.
- Equilibre la carga del motor y la estrategia de control para minimizar la ondulación del par y el estrés térmico.
Preguntas frecuentes
P: ¿En qué se diferencia un PMSM de un motor de inducción?
R: Los PMSM utilizan imanes permanentes en el rotor, lo que elimina las pérdidas por excitación del rotor y permite una mayor eficiencia y un control de velocidad más estricto que los motores de inducción.
ac-motor.net
P: ¿Se pueden arrancar estos motores sin un VFD?
R: Sí, se admite - inicio automático; La conversión de frecuencia (VFD) amplía aún más la controlabilidad.
P: ¿Hay documentación disponible para adquisiciones?
R: Sí, se pueden proporcionar - dibujos dimensionales, datos de rendimiento, certificados e informes de prueba para pedidos al por mayor.
-Ficha técnica de otros modelos:
